使用 draw.io MCP 智能体在 AI 编程工具中绘制流程图。

🛠️ Step 1 · 准备环境 ​

确保系统已安装 Node.js（建议 v18+）：

bash
node -v
npm -v

✅ 环境检查完成

📦 Step 2 · 全局安装 draw.io MCP ​

使用 -g 参数全局安装，方便任何项目调用：

bash
npm install -g @drawio/mcp

权限提示

如果在 macOS 或 Linux 上遇到权限问题，可能需要在命令前加 sudo。

验证安装：

bash
npx @drawio/mcp --version

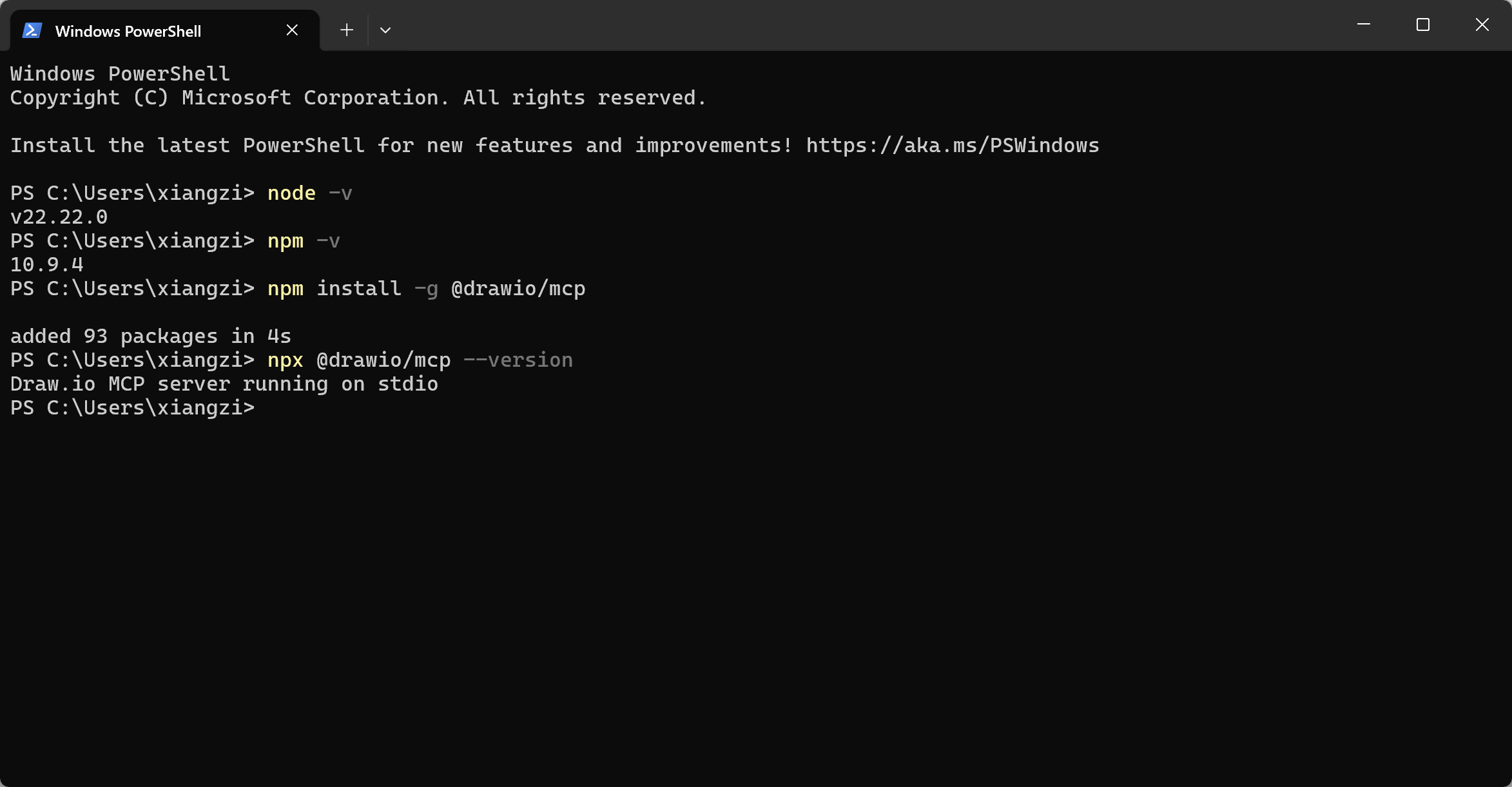

安装验证

✅ 安装完成

⚙️ Step 3 · 配置 MCP 客户端 ​

3.1 OpenCode 配置 ​

配置文件路径：
C:\Users\用户名\.config\opencode\opencode.json

在 mcpServers 对象中添加：

json
"drawio": {
  "type": "local",
  "command": ["npx", "-y", "@drawio/mcp"],
  "enabled": true
}

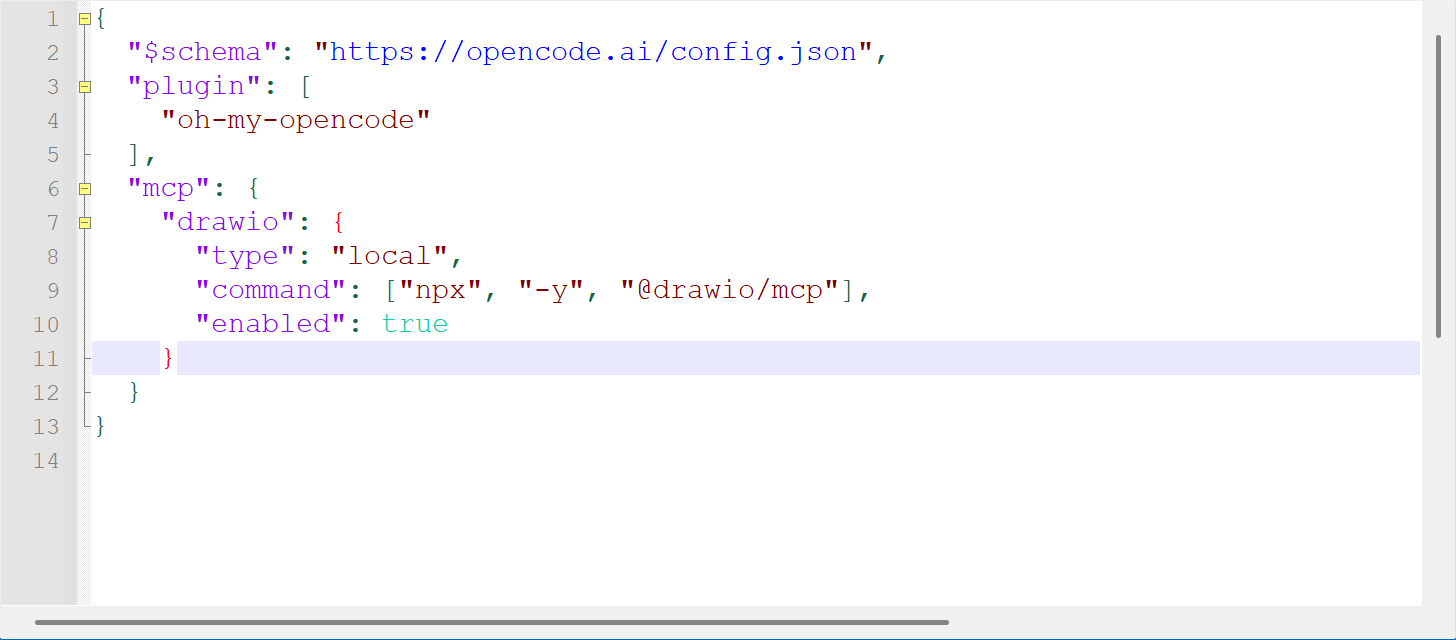

OpenCode 配置

3.2 Claude Code 配置 ​

方式一：命令行配置（推荐）

bash
claude mcp add drawio --transport stdio -- npx -y @drawio/mcp

方式二：手动编辑配置

文件路径：~/.claude.json（用户根目录下的隐藏文件）

json
"mcpServers": {
  "drawio": {
    "command": "npx",
    "args": ["-y", "@drawio/mcp"]
  }
}

注意

配置内容参数与 OpenCode 不完全相同。如果在 Claude 中配置过，OpenCode 即使不配置也可能生效（共享配置）。

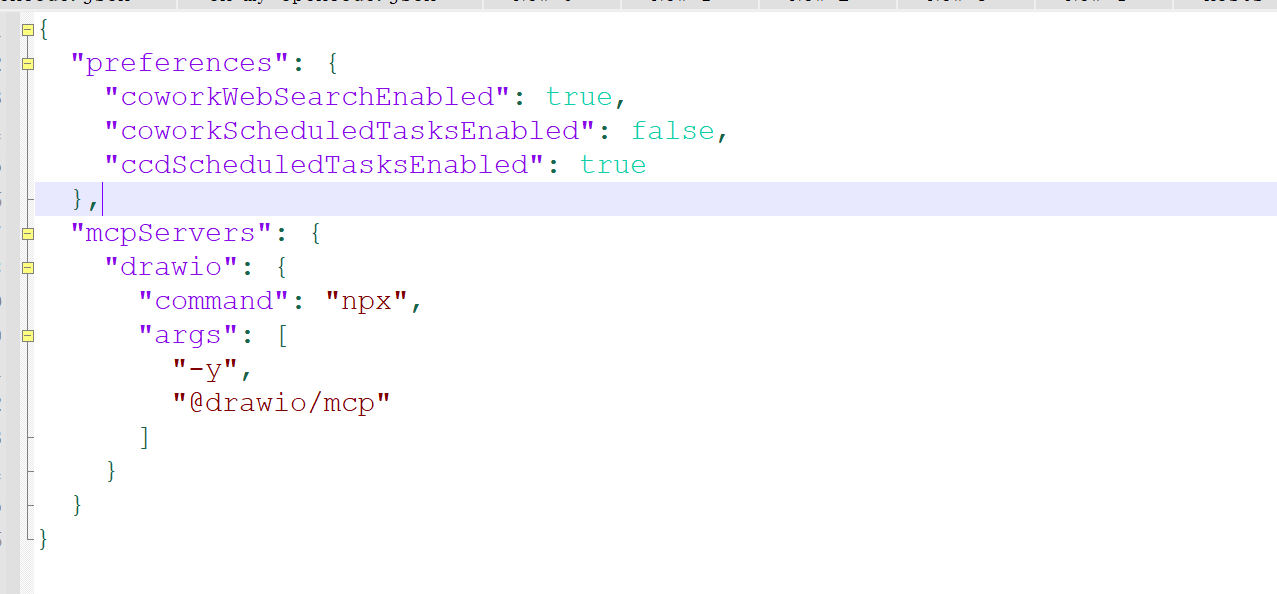

Claude Code 配置

3.3 Claude Desktop 配置 ​

配置文件路径：

操作系统路径
macOS~/Library/Application Support/Claude/claude_desktop_config.json
Windows%APPDATA%\Claude\claude_desktop_config.json
json
{
  "mcpServers": {
    "drawio": {
      "command": "npx",
      "args": ["-y", "@drawio/mcp"]
    }
  }
}

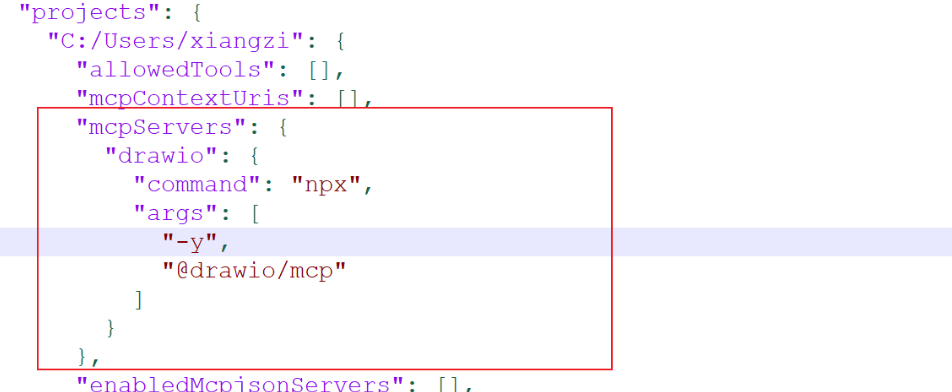

Claude Desktop 配置

✅ 配置完成

🔄 Step 4 · 重启验证 ​

重启应用后，输入 /mcp 命令，确认显示 drawio connected 即表示配置成功。

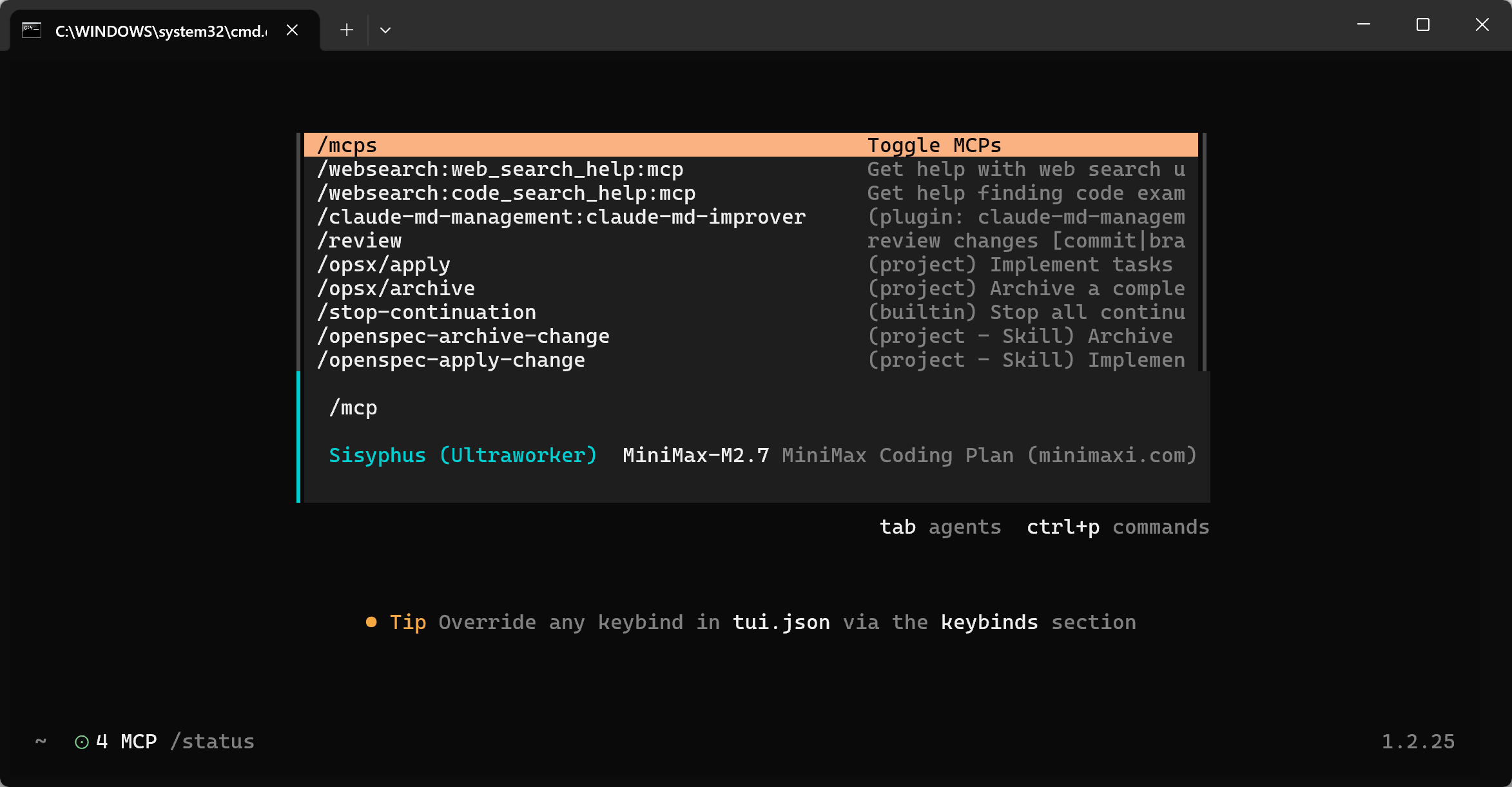

MCP 连接成功

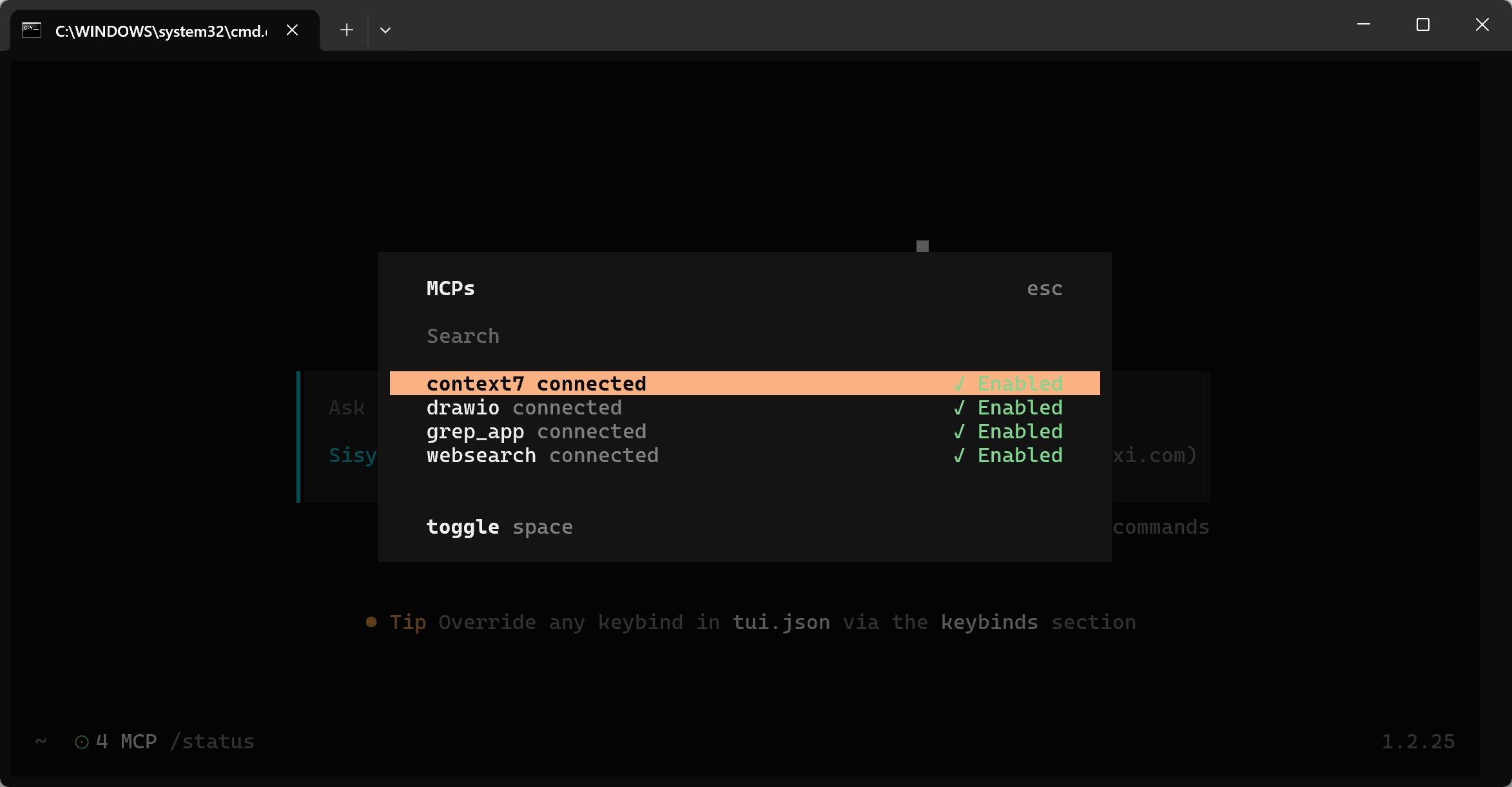

MCP 状态确认

✅ 验证通过

✏️ Step 5 · 使用 draw.io MCP ​

5.1 调用智能体 ​

直接在对话中让 AI 帮你绘制图表：

“@引用的代码 帮我梳理这些代码的逻辑的逻辑，梳理成流程图，输出一个drawio 的文件”

5.2 常见报错处理 ​

如果 AI 默认生成 URL 快捷方式，可能在 Windows 上因 URL 过长导致缓冲区错误：

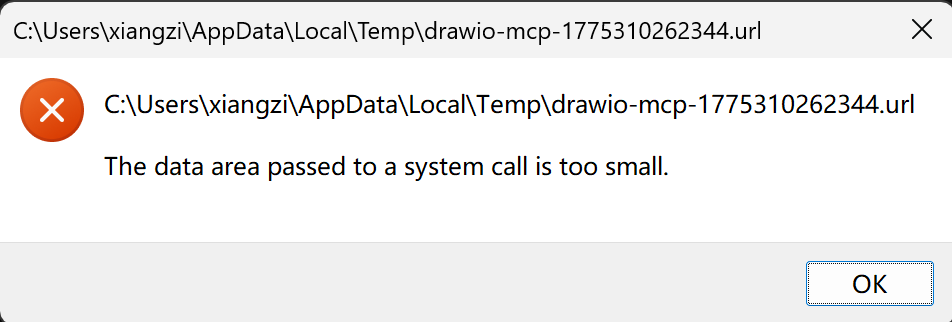

缓冲区错误

解决方式

明确要求 AI 生成 .drawio 格式文件：你直接生成 draw 格式的文件到指定目录下

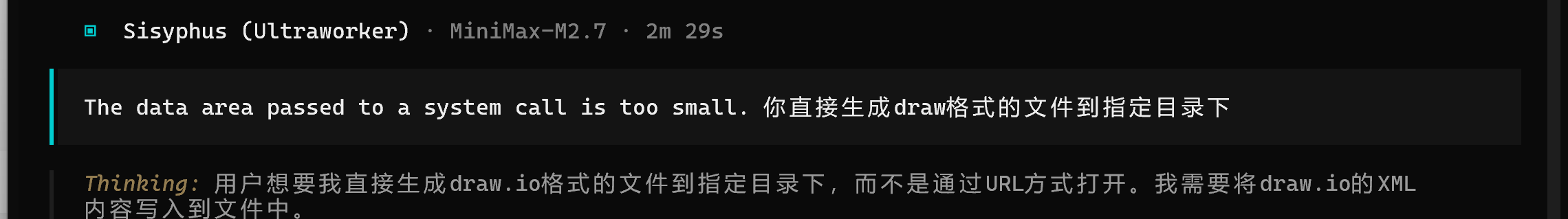

生成 draw 文件

生成成功后，文件可直接编辑。

5.3 打开 draw.io 文件 ​

方式说明链接
桌面客户端下载安装 draw.io DesktopGitHub Releases
在线编辑浏览器直接打开，拖入文件app.diagrams.net

✅ 使用完成

​
